當前，國內外市場上有關樓宇控制系統及其相應設備的產品種類較多，樓宇控制產品本身的功能和各自特點也不盡相同，其中以德國的西門子、法國的施耐德、美國的霍尼韋爾和江森等知名廠商所生產的樓宇自控產品最具代表性。通過針對實時數據庫的集成性、控制器的性能以及網絡結構等三方面比較和分析，結合項目和工程實際，最終選用了穩定性、可靠性以及性價比較高的Honeywell樓宇控制系統。

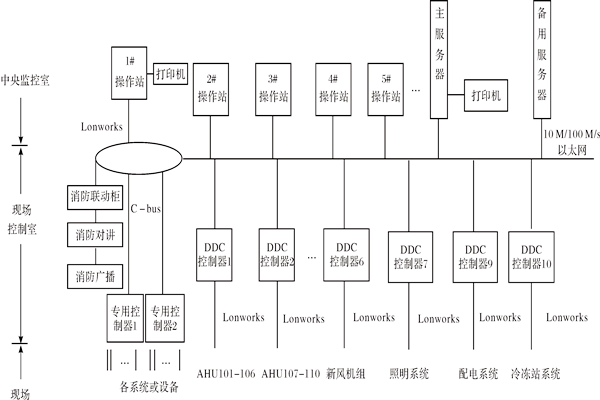

霍尼韋爾EXCEL5000EBI控制系統簡介目前，美國霍尼韋爾公司生產的樓宇自控產品主要包括建筑物自控及住宅自控等產品，本弱電工程則采用了其中最具代表性的EXCEL5000EBI樓宇集成控制系統。EBI系統是一套包含有許多功能強大組件所構成的樓宇集成管理軟件，其本身模塊化的設計方案可以為設計者以及用戶提供針對系統各個單元和細節的完全控制，該樓宇智能化系統系統軟件具有可靠性、開放性、組合性以及交互性等諸多優點，由此可以構建具有實時的數據監控、強大的預警報警功能、靈活多變的標準和協議、豐富的用戶自定義報表功能、強大的應用開發工具以及人性化的交互界面的集成管理系統。Excel5000EBI在進行弱電系統工程編程時，一般則主要使用霍尼韋爾公司的ExcelCARE和LiveCARE專用圖形編程軟件。如圖所示即為基于該弱電工程實際的霍尼韋爾樓宇控制系統集成示意圖，其中自上而下對應的三級則分別是管理級(中央監控室)、控制級(Lonworks以及RS485等控制通訊總線)和現場級(傳感器和執行機構等現場設備)。

EXCEL5000EBI硬件介紹目前，霍尼韋爾EXCEL5000EBI系統所包含的DDC控制器較多，如常見的XL600，XL500，XL100，XL80，XL50以及XL20型DDC控制器等等，其中XL500和XL600則采用了最新的DDC控制技術，可進行大型可自由編程監控系統，可利用其本身模塊化的設計進行系統擴展，可直接通過事先設置好的人機操作介面進行現場設備的監控，實際當中還可以將XL600與XL500通過諸如以C-bus為代表的專用總線將它們組合并連在一起，其中，XL600，XL500系統內部各有1個電源模塊、1個計算機模塊和4個I/O擴充式模塊，如圖所示為XL500的各個系統模塊。

樓宇控制系統的系統模塊所包含的電源模塊則可以為系統對應的DDC控制器提供24V的低壓電；系統模塊所包含的計算機模塊可完成系統所需的各項監控功能，樓宇控制內部也含有一個應用程序存儲器；通過內部包含的備用電池，實際工作時可保存數據參數一個月左右；由于系統模塊所包含的模擬I/O模塊和數字I/O模塊的存在，計算機模塊則通過其接收相應的信號或者發出相應的控制指令。一般情況下，XL100，XL80，XL50，XL20適用于中小型的樓宇控制系統，為了提高利用效率以及節約成本，往往可以根據實際需要綜合運用這些系統。EXCEL5000系統由于采用開放式的系統結構，并在實際當中遵循各種樓宇控制行業標準，由其構成的系統不僅可以單獨運行，還可以通過相應的通信網絡和總線實現系統和設備的聯網控制運行。
