樓宇自控TN-S系統的講解！

TN-S系統是樓宇自控常用的接地方法之一，今天三水智能化為大家詳細介紹一下TN-S系統，大家可以深入了解一下。

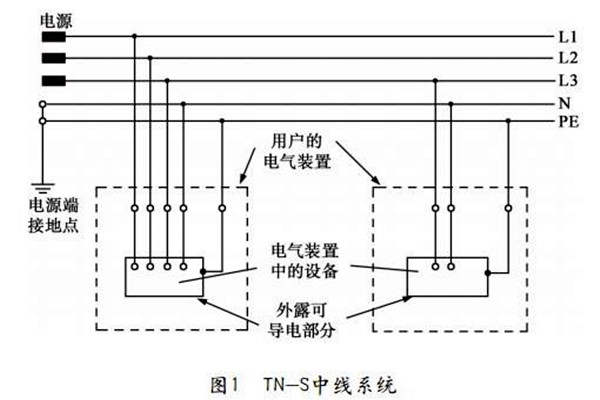

在TN-S系統中，將中性線(N)與保護接地線(PE)分開布置，屬于低壓配電系統的一部分，即三相四線接地系統。對于中性線(N)與保護接地線(PE)結合方式來說，除了具備變壓器中性點的一般特征，二者無需額外的電氣連接。在樓宇自控系統正常運行情況下，PE線不帶電，而中性線則帶電。這一接地系統的基準電位相對安全、可靠，不允許出現PE線斷線現象，設備的金屬外殼與PE線連接，提高安全性與可靠性。因此，選擇將TN-S系統作為樓宇自控中的電氣接線系統，其中單相用電的設備比較多，且負荷量大，如果采取三相負荷，往往出現不平衡現象，因此在中性線中，應設置隨機電流。另外，由于樓宇中多采取熒光燈作為照明設備，其中產生三次諧波，在N線中疊加，再加上較大的電量作用，如果在設備外殼連接N線，極易引發電擊事故或者火災事故。

在TN-S系統中，如果先將N線和PE線連接，然后再接入設備外殼，將增大危險可能性。因此可以說，所有連接到PE線中的設備，外殼都帶電，都可能引發電擊事故；而且N線與PE線連接，再加上直流接地方式，除了增加發生事故的可能性，還會對電子設備的正常運行造成干擾。鑒于此，樓宇自控建設中，適宜采取直流接地、交流工作接地形式，再加上安全保護、防雷保護等措施保障。另外，在樓宇自控中，還存在對防靜電要求較高的計算機房、程控交換機房、消防與火災報警室以及大量的精密電子儀器等，因此電氣自動化在樓宇自控中的應用，還應考慮到防靜電接地以及屏蔽接地等要求。
