臺兒莊區檔案館能耗監測案例

＞項目檔案

項目名稱：臺兒莊區檔案館

項目類型：節能監測平臺

建設單位：棗莊市臺兒莊區檔案局

施工單位：山東三水智能化工程有限公司

項目采購設備：公共建筑能耗監測系統1套，能耗數據采集器1臺，電表15塊，線纜1棕，輔材1批。

＞項目簡介

項目介紹：

       臺兒莊區檔案館位于棗莊市臺兒莊區，東臨臺二十路，南臨臺中路，建筑面積5472.72㎡。臺兒莊區檔案館共監測15個用電回路，并明確了支路信息合理分配到照明插座用電、空調用電、動力用電和特殊用電能耗四大分項中。通過引入總計量表數據進行對比分析，監測該大樓60天用電占總用電量的99%；通過與以往使用的歷史數據，監測范圍實現了全覆蓋；通過各支路能耗日、小時數據對比分析，監測數據穩定可靠，真實性、準確性較高，與大樓用能時段相吻合，實現了對大樓主要及大部分及常用電能的監測，達到了用能類別和用能設備進行實時監測、管理和節能改造，提高資源利用率，實現建筑節能降耗。

建設方案：

       臺兒莊區檔案館節能監測平臺建設，檔案館（共設支路15個回路其中包含備用支路），地下車庫（共設支路37個回路其中包含備用支路）。在主管道安裝超聲波遠傳智能水表，監測園區用水。在以上監測點均設置1臺無線數據采集器，所屬設備均需重新安裝帶采集數據、網絡傳輸功能的儀表。在實現了各儀表所轄回路梳理、分類、調整后，安裝數據采集器，利用無線數據傳輸技術，實現對不同單位用能系統的實時監測。在指定區域安裝服務器，通過公網供客戶端查詢。

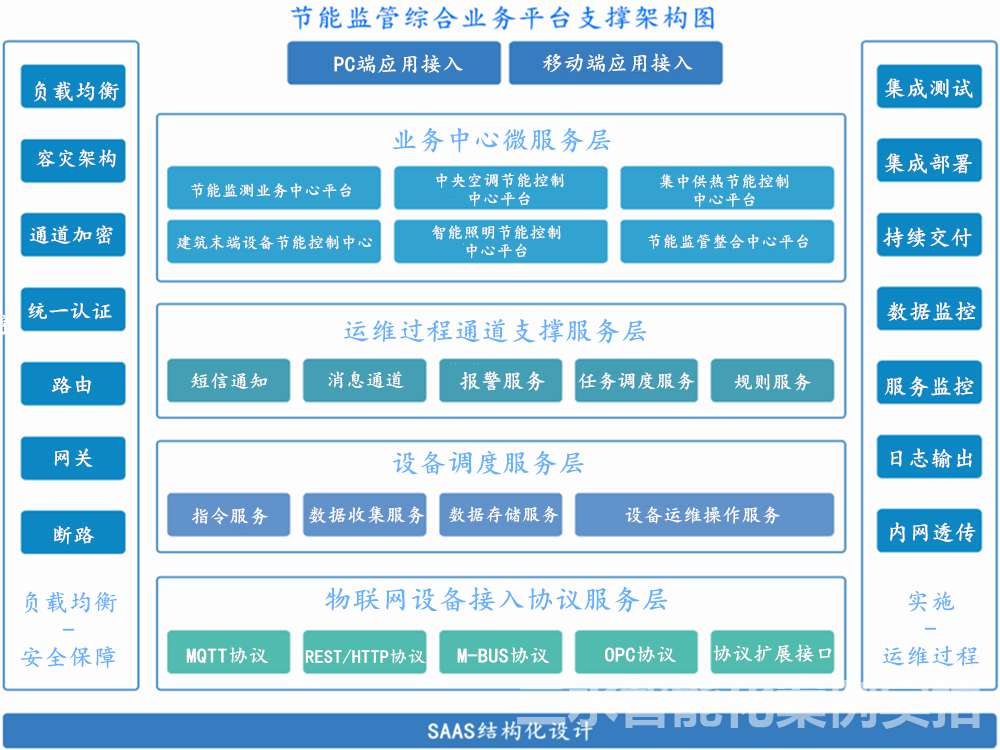

系統框架：

功能實現：

1、能耗數據采集及數據處理

      系統可進行數據實時采集傳輸、數據補調、遠程設置采集參數、遠程儀表控制、鏈路管理、數據診錯、校時服務、報警參數設置、自動升級的操作。

2、能耗監測在線管理

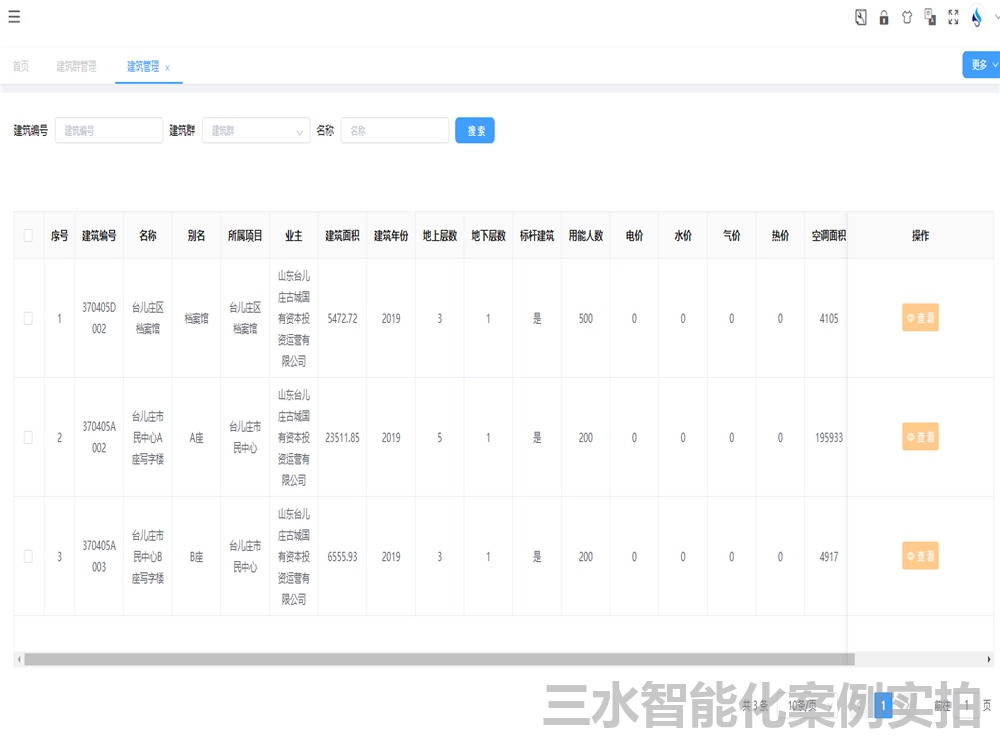

      系統實現了對建筑樓宇基礎信息的管理維護、監測控制儀表的安裝位置、參數維護、電路結構信息維護、實時數據和歷史數據查詢下載、報警管理、日志的啟停操作補數等以及數據備份等功能。

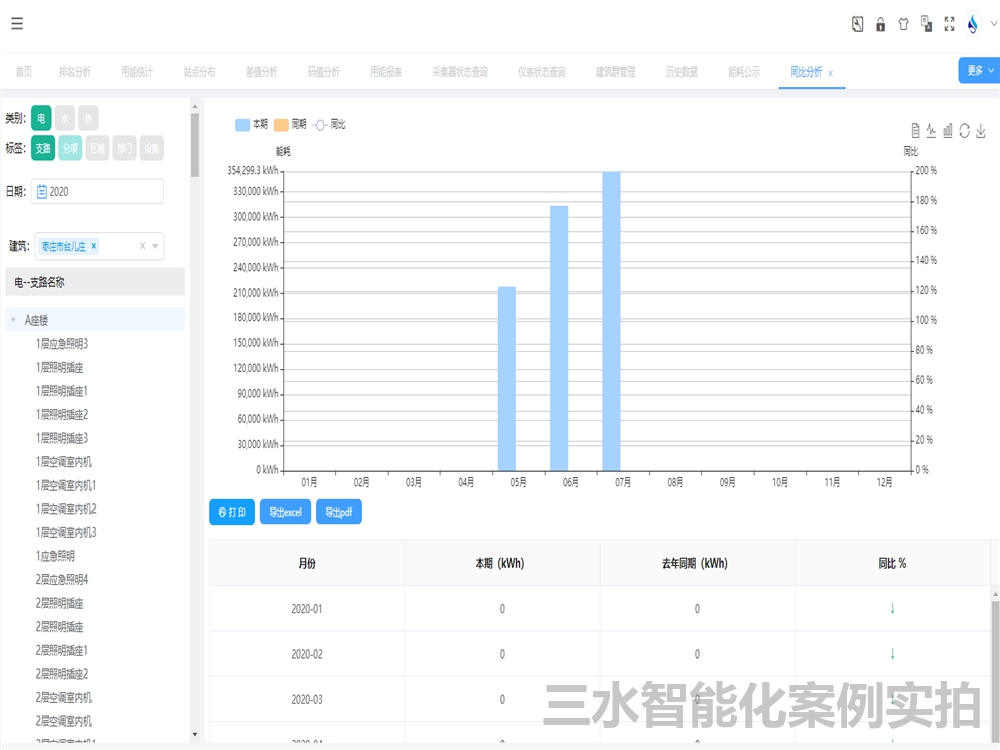

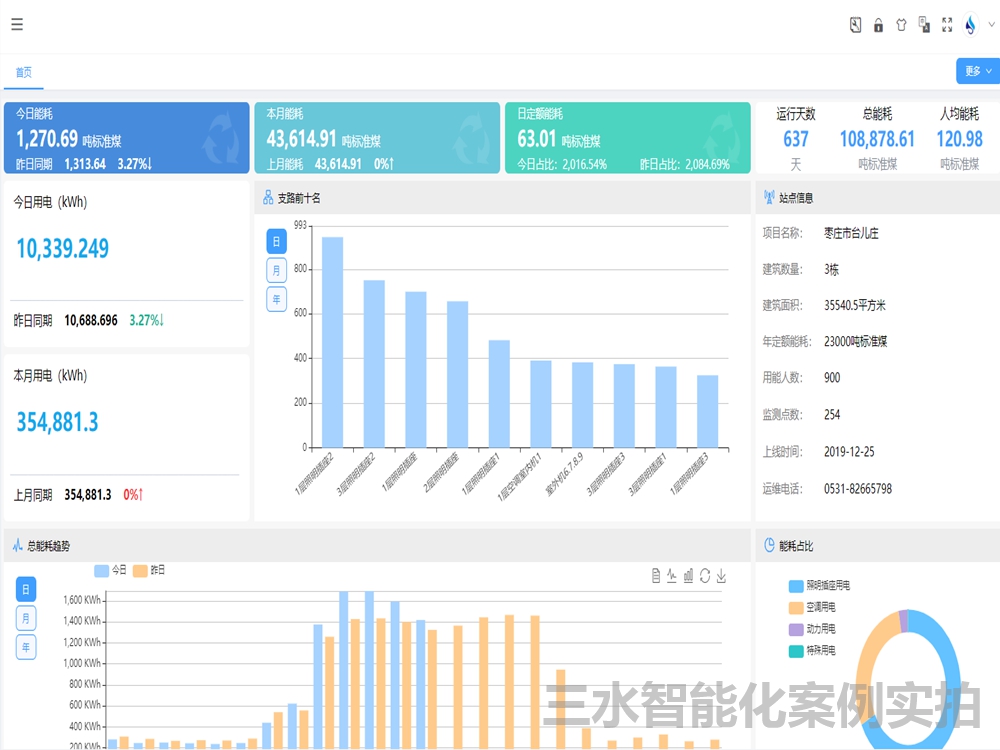

3、能耗數據分析及展示

      用戶可進行數據查詢操作，系統具備數據展示、監測控制指標對比分析、多種維度的對比分析以及靈活的報表管理等功能。

4、向上級數據中心和物業管理部門發送能耗數據

      系統可以同時根據不同使用者的不同需求進行數據處理和存儲，根據使用者需求提供使用者各種各樣的能耗數據。數據上報子系統根據定時時間將數據中心需要的數據通過固定協議格式發送到不同的遠程服務器。

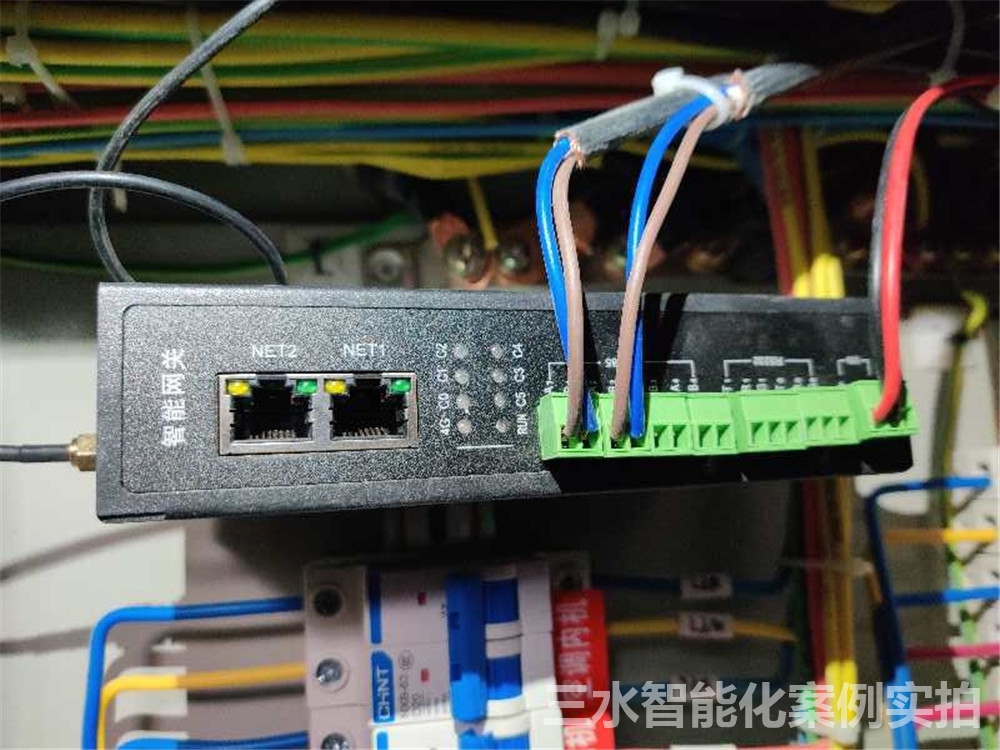

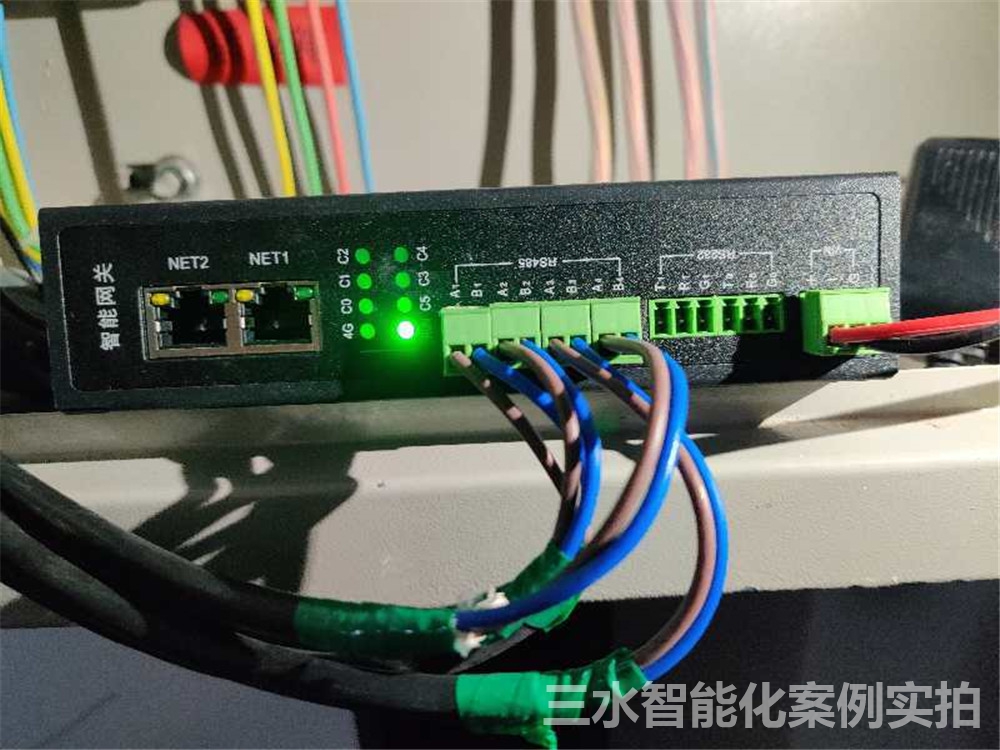

施工展示：
