滕州裝飾大世界能耗監測案例

＞項目檔案

項目名稱：滕州裝飾大世界升級改造項目二期

項目類型：節能監測平臺

建設單位：滕州市天圣源置業有限公司

施工單位：山東三水智能化工程有限公司

項目采購設備：公共建筑能耗監測系統1套，能耗數據采集器1臺，電流互感器122只，電表38只，輔材1批。

＞項目簡介

項目介紹：

       滕州市裝飾大世界位于平行路西側，永昌路北側，金城路南側，和平路東側，是山東省十大建筑裝飾材料專業市場之一，項目面積8228.56㎡，地理位置優越，交通便利，屬于城西區域繁華商貿區。隨著城市化進程的不斷深入和經濟的強勁發展，現有的市場規模已遠遠滿足不了日益增長的消費需求。加之市場在建設初期規劃設計起點低、規模小，布局不合理，配套設施不完善，這一系列問題已成為阻礙市場健康發展“瓶頸”，因此急需對市場進行升級改造。

建設方案：

      電表、互感器、電壓使用獨股線國標2.5mm2的線纜，電表在下方使用導軌固定，并排安裝。電流互感器與電表之間，S2端在電表、互感器處可并聯，最終接地。電流互感器需用導軌或固定板將其固定（不能隨便動），特殊情況放在下面不固定，具體根據現場實際確定。將每個電表RS485口用RVSP2*0.75串連，每條線最多不超過32只，最終匯至某個箱柜內接到數據采集器上。

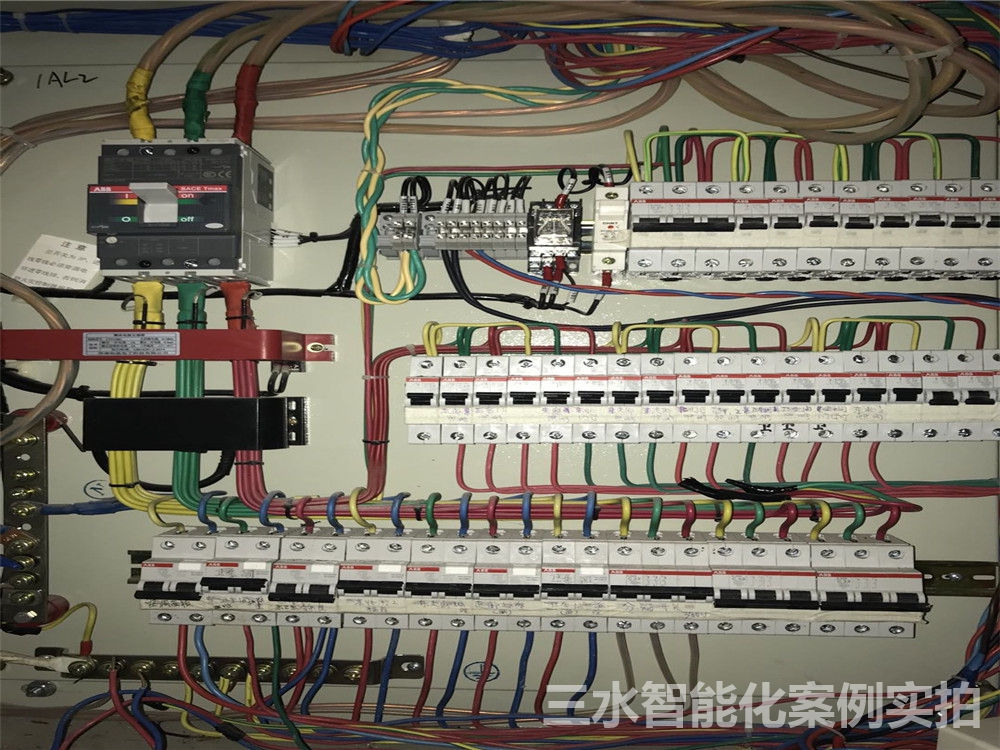

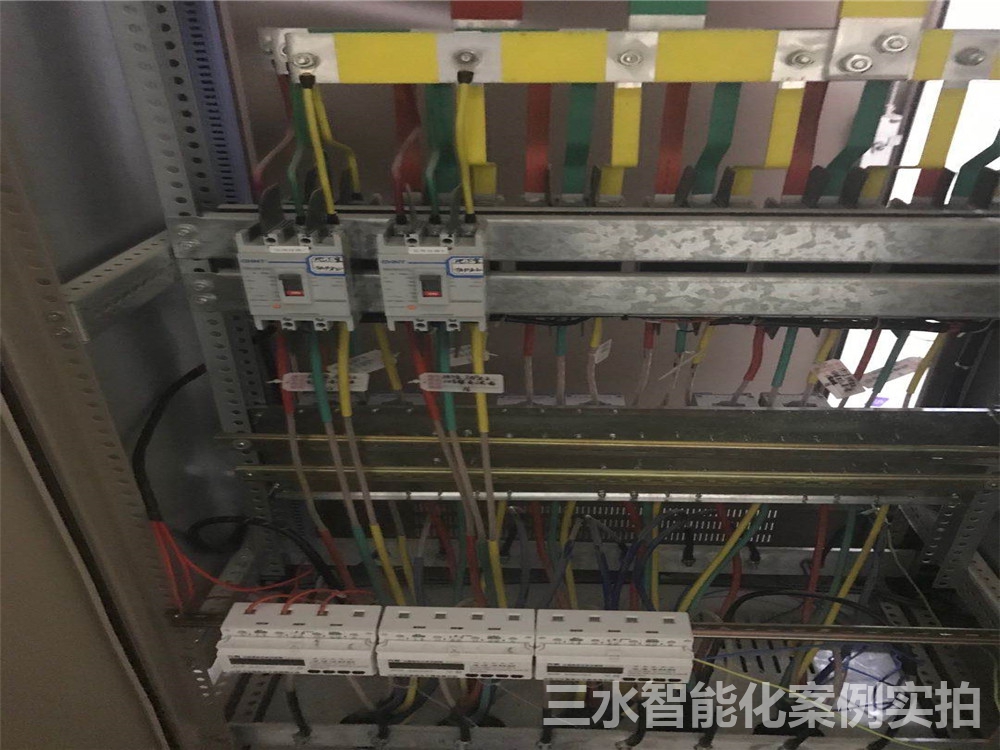

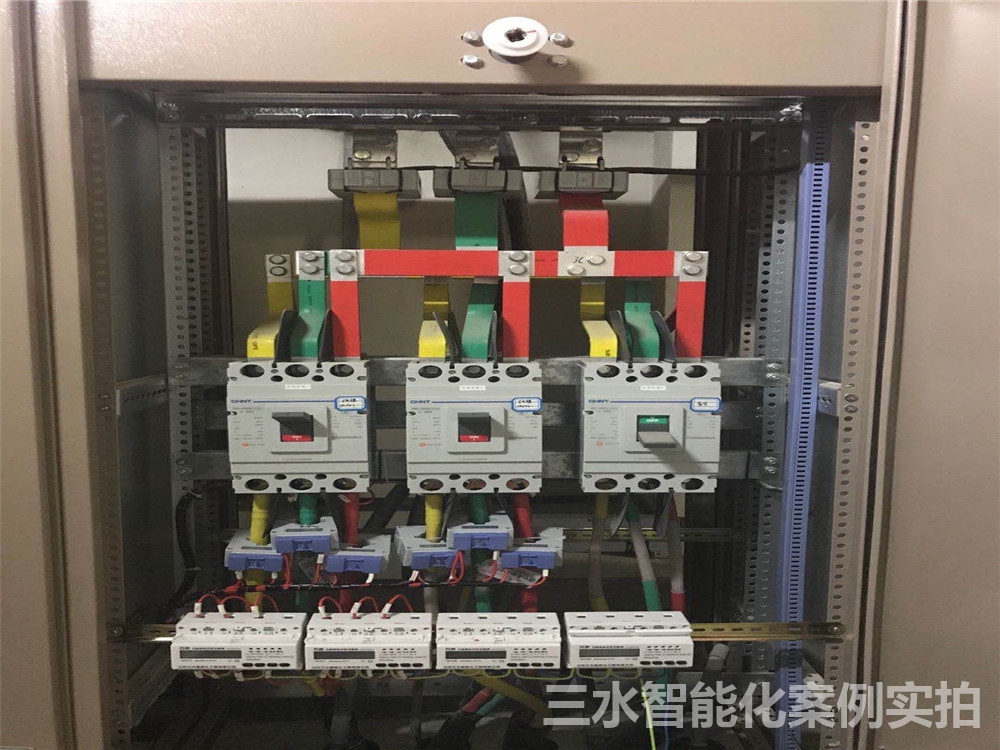

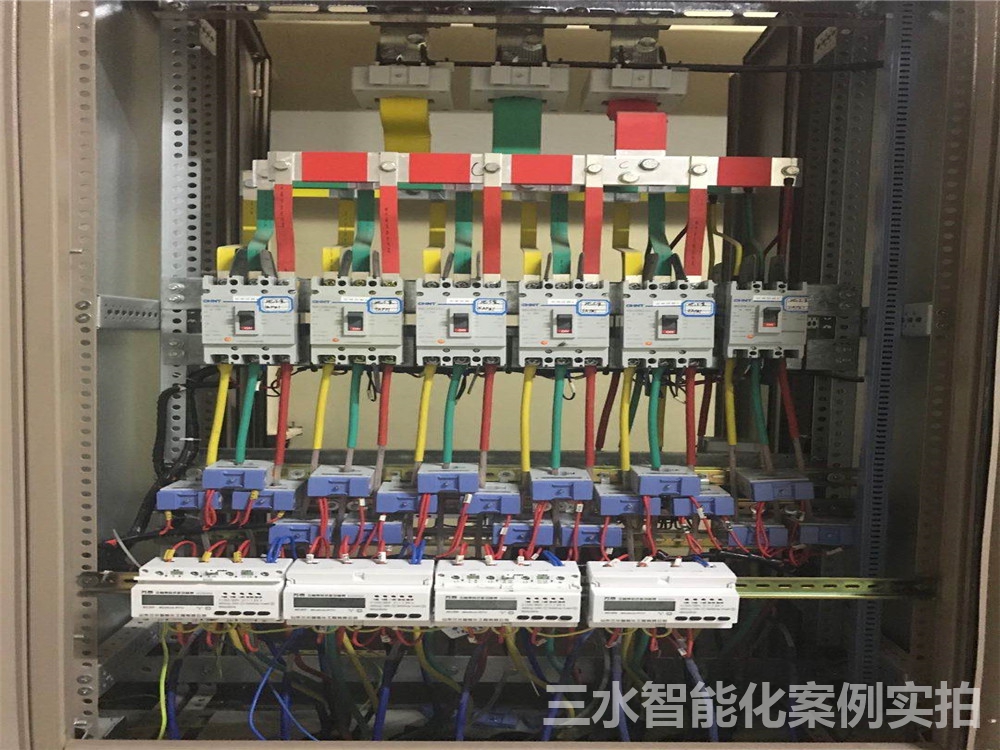

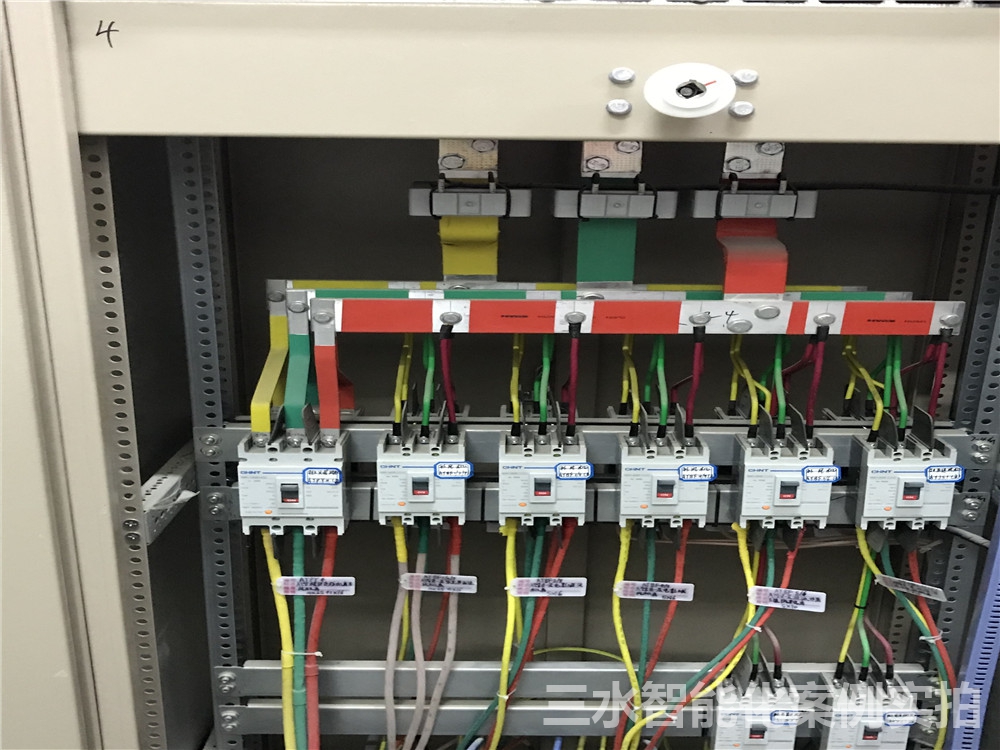

施工展示：

在負責人及施工人員兢兢業業的工作下，系統安裝調試工作圓滿完成，項目在預定時間內交付使用，我司深受客戶滿意！
