＞發展現狀

目前，國內有山東濟鋼、山東萊鋼、河南舞鋼、云南昆鋼等鋼鐵企業已經開始實施遠程集中計量。山東濟鋼是較早實施遠程集中計量的企業，系統以與結合的開發模式，整個應用釆用了技術架構。在汽車衡計量過程中，使用了卡來保存對應的計量信息。在遠程計量中心，使用了調度管理環節，在該環節中，系統可以自動接收業務終端的任務請求，為任務排隊，為計量員分配坐席，自動分配任務給計量員，支持主動任務獲取，記錄任務處理日志。山東萊鋼各個汽車衡的位置比較分散，所處地理環境比較復雜，在燒結、焦化及煉鐵區域的汽車衡條件尤為惡劣。因此對設備的選型要求也比較高，既對技術有要求，也要高優質的性價比以及工業實用性。根據各地汽車衡秤房的現場情況以及汽車計量流程，萊鋼對于的識別距離和識別方式都有一定的要求，從而改善汽車衡計量的車號讀取方式，提高了計量自動化程度，減少人為因素造成的計量差錯。河南舞鋼通過對全公司計量系統聯網管理，實現了計量現場無人值守及計量中心的遠程集中控制管理。舞鋼建立了中心視頻、周圍環境監控系統，實現監控評點設備狀態、環境狀態、業務狀態等的圖形化顯示，系統使用卡，實現數據動態管理功能，同時汽車衡使用了車號識別系統。

＞方案概述

本方案為建設智能化、信息化、規范化、無人化的稱重管理系統服務。結合多層現代化技術、網絡，組建的現代化企業稱重管控系統。

通過遠程監控使各秤點現場的各種信息及時得到溝通和共享，進一步從整體上提高物資計量的運行效率和服務水平，形成信息化、智能化的新型計量系統。系統設計主要圍繞終端系統展開，主要工作內容有：利用網絡技術將企業現有汽車衡、軌道衡聯網，將現場數據及信號實時傳輸至遠程計量中心，實現汽車衡、軌道衡遠程集中計量；實現車號自動識別匹配以及車輛位置自動判定，完善計量系統的防作弊功能；實現終端系統軟件合理高效，增強系統維護，提高系統運行安全性；實現與原有系統無縫對接。

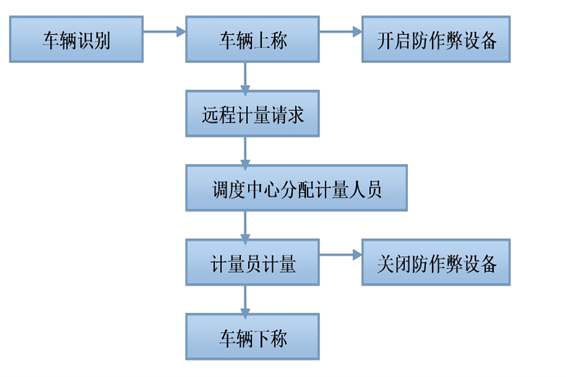

＞系統架構

＞功能介紹

1、系統管理子系統

系統管理子系統包含系統授權和系統設置兩大功能。系統授權具有菜單維護、崗位維護、崗位菜單授權、用戶崗位授權等功能，維護崗位信息，便于相關人員維護菜單與崗位信息、授權崗位相關菜單和授權用戶相關崗位；系統設置具有子庫收貨對應崗位維護、驗配系統崗位維護、衡器參數設置等功能，便于維護子庫收貨對應崗位信息、維護驗配系統崗位相關信息、設置衡器相關參數等。

2、汽車衡遠程計量管理子系統

汽車衡遠程計量管理子系統包含汽車衡本地自動/自助計量、汽車衡遠程集中計量、驗配管理、調度監控管理和 PDA進出廠檢查四大功能。汽車衡本地自動/自助計量具有進廠＿國內采購、進廠＿進口采購、調拔＿跨區入戶等功能，可實現實現跨區入戶業務終端計量、國內采購業務終端計量、進口采購業務終端計量等；汽車衡遠程集中計量具有國內采購進口采購、線下進廠廠內調拔、跨區出戶、跨區出戶業務遠程計量等功能，以實現國內采購業務遠程計量、進口采購業務遠程計量、線下進廠業務遠程計量、廠內調撥業務遠程計量等；驗配管理具有緩沖區驗配、發卡管理、非緩沖區驗配等功能，以便進行緩沖區物流驗配管理、各發卡點發卡管理、非緩沖區驗配管理等；調度監控管理具有調度監控、調度衡器優先級維護、坐席維護、坐席計量匯總、調度歷史查詢功能；PDA 進出廠檢查具有手持終端進出廠檢查功能，實現手持機進出廠檢查控制。

3、軌道衡遠程計量管理子系統

軌道衡遠程計量管理子系統包含軌道衡遠程計量和軌道衡現場采集兩大功能。軌道衡遠程計量具有動態和靜態軌道衡遠程計量、鐵水衡遠程計量等功能，可實現對動態和靜態軌道衡遠程計量、鐵水衡遠程計量的管理；軌道衡現場采集具有動態衡現場采集 socket 接口、鐵水衡現場采集文本接口等。

4、皮帶秤采集管理子系統

皮帶秤采集管理子系統包含監控中心皮帶秤計量和現場皮帶秤數據采集兩大功能。監控中心皮帶秤計量具有皮帶秤網絡監控、數據集中存儲、計量數據修正等功能。皮帶秤網絡監控允許操作員遠程監控皮帶秤上的物料、累計量、瞬時流量、速度、儀表內部參數等；數據集中存儲按照計質量的要求，將皮帶秤數據每小時采集到的累計量集中存儲到計質量數據庫；計量數據修正對出現異常的數據進行修改、補入操作。

現場皮帶秤數據采集具有皮帶秤數據實時采集、IO信號物料設置、數據同步發送接收等功能，使得儀表累計量、瞬時流量、速度采集并動態刷新顯示，根據按鈕信號判斷是否換料操作，發送儀表累計量、瞬時流量、速度等數據。

5、報表查詢管理子系統

報表查詢管理子系統包含 Web 報表平臺和計量物資查詢兩大功能。可實現報表系統菜單維護、崗位維護、部門維護等功能，便于相關人員的管理。

6、中心視頻輪詢監控

中心視頻輪詢監控子系統包含視頻輪詢監控子功能。主要進行視頻輪詢監控、系統設置、大屏幕類型與運行參數維護、大屏幕衡器設定。

＞應用價值

1、規范計量管理，均衡分配人員的計量任務

在遠程計量系統中有臺調度服務器，專門負責給計量中心的計量員分配計量任務。調度服務器會根據人員的空閑狀態進行合理安排，保證計量均衡有序的進行。

2、縮短計量時間

首先，手工計量的時間要比遠程計量多。其次，遠程計量的調度服務器可以根據計量點的空閑狀態，指引車輛去不同計量點等待遠程計量，減少車輛的等待時間。

3、降低人員工作量

原來每個計量點都要配備計量人員，且要一直有人值班。有了遠程計量系統就可以根據不同時間段的稱重次數的不同，在不同時間端向計量中心配置不同數量的人員。例如在夜間，由于要稱重的車輛較少，可以在夜間向計量中心配置少量人員。

4、計量公平、提高了客戶滿意度

原來不使用監控設備，計量時存在很大的作弊空間，現在通過IC卡以及多種監控技術保證司機自動、自助計量時杜絕人為因素且計量的整個過程都有據可查，從而使計量變得更加公平，讓客戶更為滿意。

＞標準規范

GB8566-88    《計算機軟件開發規范》

DL/T686-1999 《電力網電能損耗計算導則》

GB2423.1/2/3  《電工電子產品基本環境試驗規程》

Q/001-121?0401-2001《地區負荷管理系統建設導則》

GB/T13730－92《地區電網數據采集與監控系統通用技術條件》

IEC60870-5-102 《遠動設備及系統 第5部分 第102篇 電力系統》

GB8567-88 《計算機產品開發文件編制指南》中傳輸累計量（電能量）配套標準 1996應用標準》
